| 재실감지센서(오토라이팅-열적외선방식) |
 HOME > 제품소개 > 재실감지센서(오토라이팅) |
|
|
|
| |
명칭 및 기능 |
① 초기화 버튼 : 오동작시 제품의 재시작
② 조도 설정 :
 (주) 주, 야 구분 없이 사람이 감지되면 점등
 (명) 흐린 날 (60lux 이하)에 사람이 감지되면 점등
 (야) 야간 (10lux 이하)에 사람이 감지되면 점등
 (상시) 항상 점등
③ 시간 설정 : 점등시간 설정 (30초-180분)
④ 감도 설정 :
 (강) 센서의 민감도를 강하게 설정
 (중) 센서의 민감도를 중간으로 설정
 (약) 센서의 민감도를 약하게 설정
|
| ※ 열적외선 방식의 조명을 제어하는 센서로써 주로 화장실, 복도, 강의실, 계단 기타 부분에 설치하는 센서입니다. |
| |

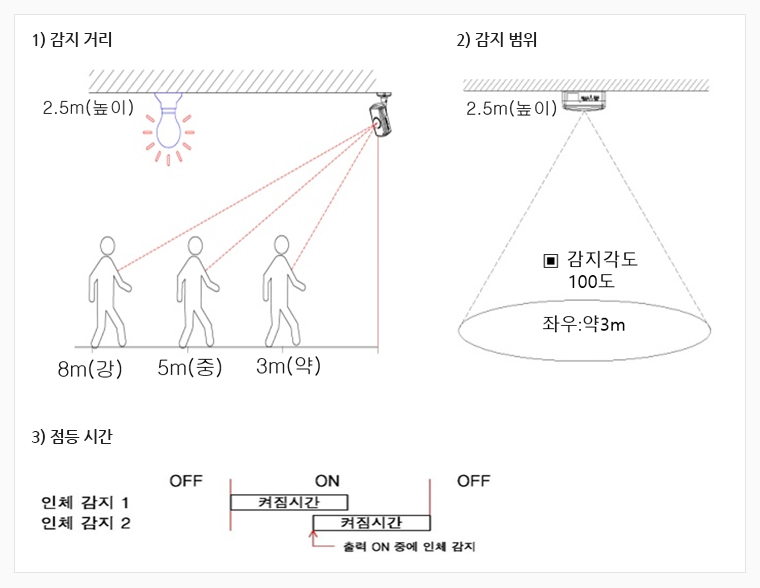

감지거리, 감지범위 및 점등 시간 |
 |
| |
| ▶ 감지 반경은 재실 감지기가 설치된 높이에 비례합니다. |
| ▶ 최대 높이 8m 이하에 사용하시길 권장합니다. |
| ▶ 점등 시간은 최종 감지되는 그 시점부터 시작됩니다. |
| |

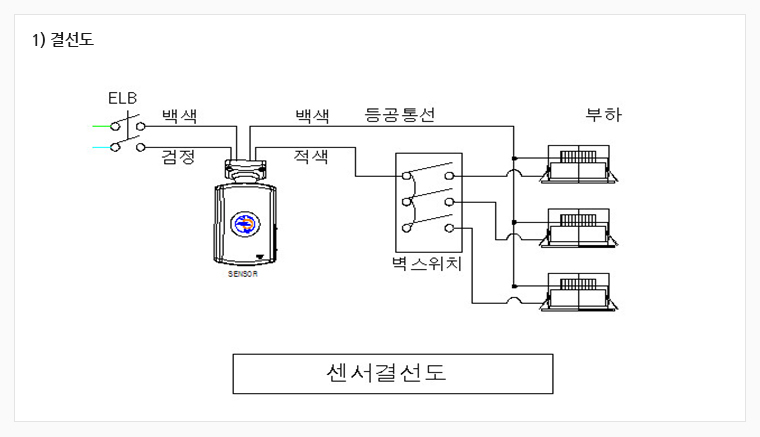

결선도 및 설치 방법 |
 |
| |

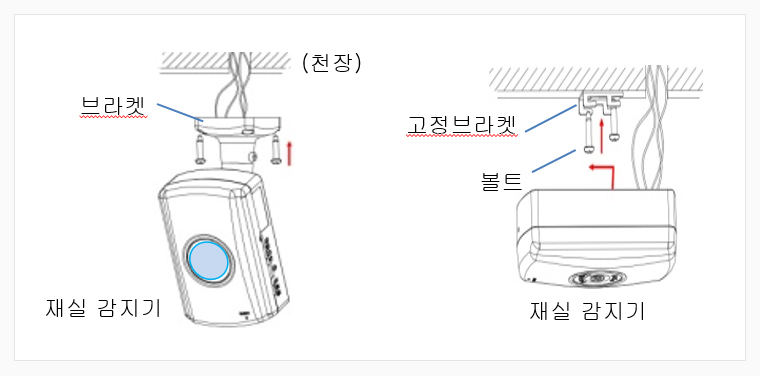

| 2) 설치방법 |
1. 전원이 꺼진 상태에서 결선을 하십시오.
2. 전선을 결선 하십시오.
3. 브라켓을 천장에 볼트로 고정하십시오.
4. 재실감지기를 원하는 방향으로 맞추십시오.
5. 전원을 공급하십시오. (부하가 수초간 점등 후 소등 하면 정상 제품입니다.) |
| |
 |
| |

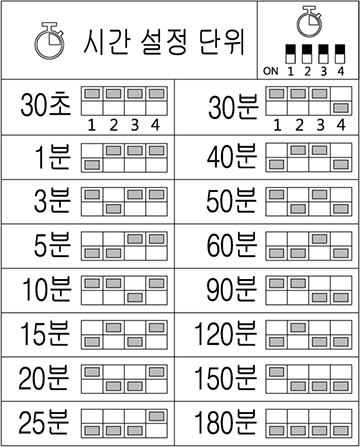

시간 설정 단위 |
 |
|
정격 및 기기사양 |
| 제품명 |
오토 라이팅(재실감지기) |
| 모델 |
PS-16B |
| 조도 |
주(낮), 명(흐림), 야(밤), 상시 |
| 감지 범위 |
10cm＜감지범위＜8m |
| 동작시간 |
30초-180분(4. 시간설정 단위 참조) |
| 정격전압 |
220 VAC, 60Hz |
| 정격전류 |
16A(유도부하:3A) |
| 램프전류 |
6A |
| 소비전류 |
1W 이하 |
| 사용온도 |
-10~60℃ |
| 허용습도 |
80% 이하 |
| 출력방식 |
전압 출력형 |
| 외형크기 |
가로75mm, 세로118mm, 높이46mm |
|
| |
※ 정격 용량을 초과하는 부하 또는 전기히터, 모터부하는 직접 연결하지 마시고 필히 전자 접촉기(마그네트)를 사용하여 연결하십시오.
※ 제품 사용시 정격부하의 80% 이하로 사용하시는 것이 고장 없이 오래 사용할 수 있습니다. |
|
|
| |
|
|
|
|
