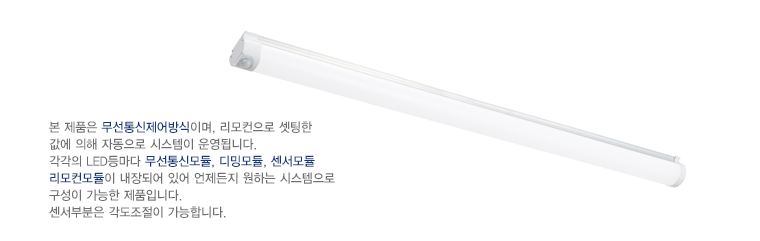

지하주차장용 최적의 지능형 LED 무선센서 조명등 |
| 1. |
특정한 공간(지하주차장, 건물통로, 비상계단 등)에 설치되면 유선이 아닌 무선으로 연결되므로 세팅한 수의 만큼 조명이 켜지는 방식으로 무선신호를 주고 받는 무전기의 기본기술을 응용화한 특허제품입니다. |
| 2. |
모든 조명등은 RF무선통신장치와 고유일련번호(ID), 그룹번호를 가지고 있으며, 그룹내의 각각의 ID를 가지고 있는 조명은 무선연동이 가능한 제품입니다.(시공비절감)
|
| 3. |
RF무선통신으로 센서감지메시지를 수신한 주변의 다른 조명등들은 메시지에 포함된 ID 와 그룹을 확인하여, 자기가 센서 감지된 조명으로부터 연동 범위내에 있으면 조명을 켜게 합니다. 세팅은 리모컨으로 조작하여 각 LED조명에 ID와 그룹을 부여할 수 있습니다.
|
| 4. |
최고, 최저 조도설정(0~99%)기능이 있어 자유로이 세팅가능합니다. (ON/OFF 기능 가능) |
|
| |
 |
| |
제품규격 |
| 모델명 |
SL-LQ30PT |
SL-LQ18PT |
| 입력전압 (V) |
AC220V~, 60Hz, 0.145A |
AC220V~, 60Hz, 0.085A |
| 소비전력 (W) |
30 |
18 |
| 광효율 (lm/W) |
125 ± 5 |
120 ± 5 |
| 총광속 (lm) |
3650 ±100 |
2160 ±100 |
| 색온도 (K) |
6,530±510K, 5,665±355K |
6,530±510K, 5,665±355K |
| 색재현성 (Ra) |
80 이상 |
80 이상 |
| 지향각 (°) |
130 |
130 |
| 수명 (시간) |
30,000~50,000 |
30,000~50,000 |
| 사용온도 (℃) |
-20 ~ 50 |
-20 ~ 50 |
|
| |
기능 및 설명 |
- ID : 각각의 조명등을 구분하기 위한 고유 일련번호
- 그룹 : 여러 개의 조명등이 서로 연결되어 작동하기 위한 공통의 번호
- 연동수 : 센서 감지된 조명에서 전, 후로 켜지는 조명등의 갯수
- 연동수 : 같은 그룹에 속해 있는 조명들끼리만 연동이 가능합니다.
- 연동수 : 예를 들어, 연동수 4일때, 5번 조명등에서 센서감지가 발생하면,
- 연동수 : 5번 조명을 기점으로 전후로 각각 4개의 조명이 추가로 켜집니다.
- 디밍레벨 : 절전모드일 때 조명의 최저밝기 수준
- 점등시간 : 센서감지시 조명이 최고 밝기로 켜져 있는 시간
- 점등시간 : 센서 감지시 최고 밝기로 켜진 후, 지정된 점등시간이 지나면, 자동으로 서서히 절전모드로 들어갑니다.
- 센서신호폭 : 센서 감지 신호의 유지시간
- 센서신호폭 : 진동 등에 의한 오작동을 방지하기 위한여, 센서신호가 유지되어야 하는 최소 시간을 지정합니다.
- 센서신호폭 : 휴대폰 기지국에서 3m 이내의 조명은 무조건 설정을 "0"
- 최고 밝기 : 조명이 켜졌을 대의 밝기 수준
- 속도프로그램 : 차량의 이동속도가 약 20km/h를 초과할 때, 진행 전방에 위치한 조명을 더 많이 켜지게 할 수 있는 기능
- 속도프로그램 : 연동수+3개의 조명이 켜집니다.
- 조도그룹 : 주변의 밝기에 따라 여러 개의 조명등을 완전히 꺼지게 할 수 있는 공통의 번호
- 센서OFF시간 : 조명간의 RF무선통신에 의한 오작동을 방지하기 위하여 RF신호송출시 센서신호를 무시하는 시간
- 제2 ID : 교차로등에서 서로 다른 그룹을 연동시킬 때 사용
- 제2 ID : 각 교차로마다 별도의 ID를 정하여 교차로 부근의 조명에 동일하게 부여
- 제2그룹 : 교차로등에서 서로 다른 그룹을 연동시킬 때 사용
- 제2그룹 : 각 교차로마다 별도의 그룹을 정하여 교차로 부근의 조명에 동일하게 부여 |
| |
브라켓스냅을 레이스웨이, 펜던트, 벽면등에 고정시킵니다. |
 |
| |

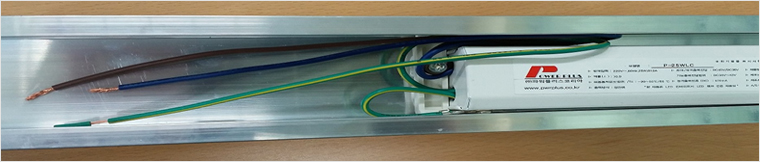

조명의 전원선을 연결합니다. |
- 전원은 AC 220V, 60Hz를 사용합니다.
- 청색, 갈색기 전원선이고, 녹색은 접지선입니다. 색상에 주의하십시오. |
| |
 |
| |

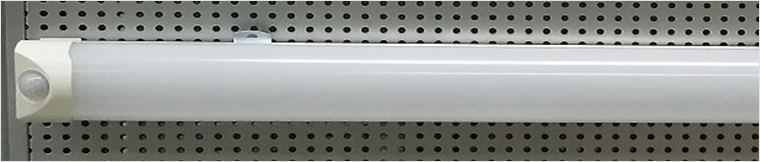

조명을 브라켓에 설치합니다. |
| - 브라켓스냅의 아래쪽 걸쇠부분에 조명을 걸쳐 놓은 다음, 화살표방향으로 조명을 들어올려서 딸깔소리가 날 때까지 밀어주면 고정됩니다. |
| |
 |
| |

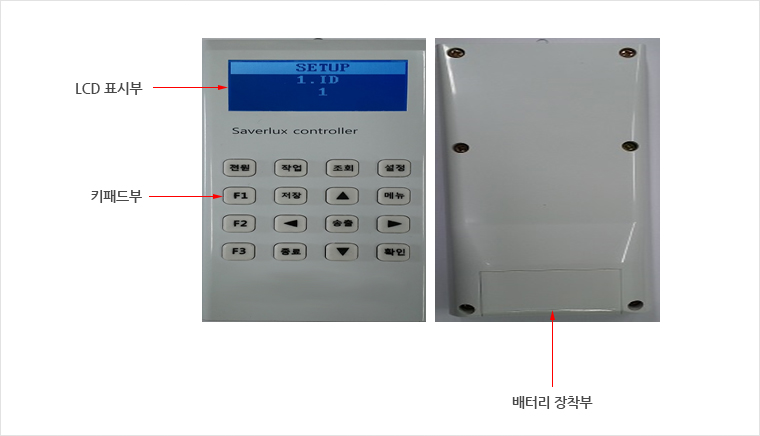

리모컨을 조작하여 각각의 무선통신LED조명을 환경에 맞게 세팅하시면 됩니다. |
| - 제어선이 필요없으며, 무선으로 조명끼리 통신을 하여 연동수 만큼의 조명이 켜지고 조도를 센싱 유무에 따라 각각으로 자유롭게 조정할 수 있습니다. (0~99%) |
| |
 |
| |
| |
|
|
|
|
 |
|
