재실감지센서 (세이버온-RF방식) |
- 리모컨 셋팅, TWO채널모듈 사용시 같은 공간에 전등, 환풍기 다른시간 설정 |
 |
| |
재실감지센서
세이버온 |
전등 및 환풍기 제어를 같은 시간으로 제어시
(스위치 공통선 제어) |
4선 |
전원선 (흑색선, 백색선)
제어선 (적색선 - 점등, 환풍기 제어에 사용) |
TWO채널모듈
추가 사용시 |
전등 및 환풍기 제어를 다른 시간으로 제어시 |
6선 |
전원선 (흑색선, 백색선)
제어선1 (적색선 - 전등제어에 사용)
제어선2 (황색선 - 환풍기나 에어컨 제어에 사용) |
|
| |

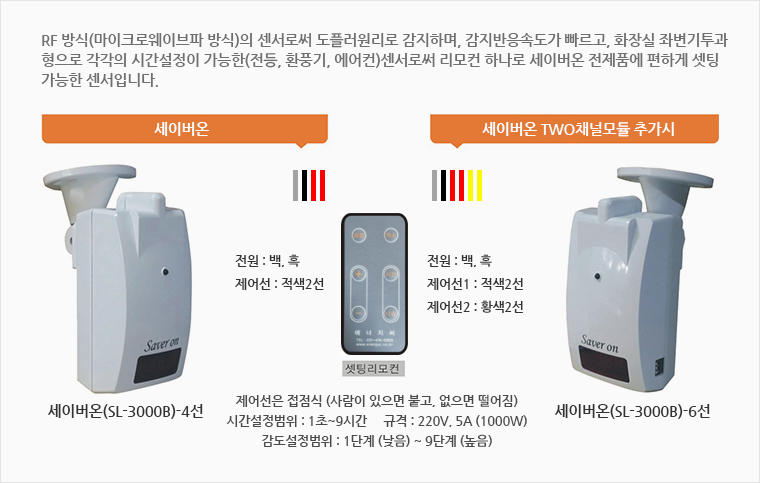

주요 용도, 특징, 정격 및 인증 |
1. 세이버온은 일반적인 제어 방식외에도 TWO채널모듈을 추가사용하여 같은 공간에 있는 전등, 환풍기 시간을 다르게 설정할 수 있습니다.
2. 시간과 감도 설정을 리모컨으로 할 수 있어서 리모컨 하나를 가지고 다니면서 설치된 장소의 세이버온을 편하게 설정할 수 있습니다.
3. 공사시 센서검사 또한 편하게 할 수 있으며, 센서의 불량 유무를 디스플레이 창을 보면 확인이 되며, 추후 관리하기에 편합니다.
4. 화장실은 좌변기 파티션을 투과감지하며, 복도인 경우 통상 15m~20m 마다 설치하고, 일반적인 강의실인 경우의 공간은 하나의 센서로 사각지대가 거의 없는 광범위한 재실감지센서입니다. (최대감지거리 20M)
기타 다른공간(지하주차장, 사무실, 계단 등)에 적용시에도 위의 범위를 감안하여 사용하면 됩니다.
5. 부하용량 : 220V, 5A (1000W 이하사용) - 1000W 이상에 사용할 시에는 SSR를 추가하시면 됩니다.
6. 센서부착 형태 : 천정부착형 (좌우360도회전, 상하180도회전)
7. 화장실인 경우 전등과 환풍기의 시간설정을 각각으로 설정 가능. (강의실의 전등과 에어컨 제어시에도 각각의 시간설정 가능)
8. 인증서 : 전기용품안전인증, 특허증, KCC인증 (방송통신위원기자재인증) |
| |

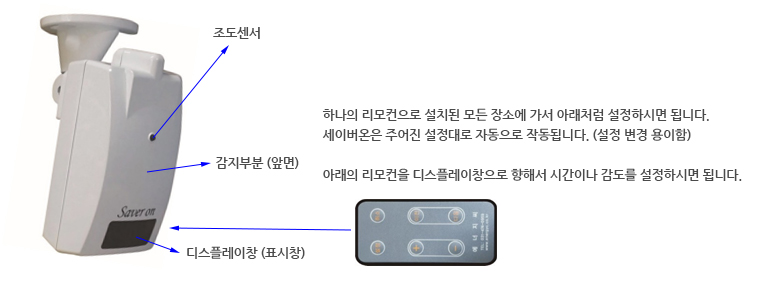

리모컨 설정방법 (하나의 리모컨으로 전제품에 적용됩니다.) |
 |
| |
| * 홈 표시창 첫 화면은 사람이 움직이면 문자도 움직이며, 움직이지 않으면 문자도 멈춥니다. (불량여부 확인가능) |
| |
| <시간설정범위 : 1초 ~ 9시간> <감도설정범위 : 1단계 ~ 9단계> |
시간설정순서
(LDL)
|
1. 설정버튼
(L DL표시됨
-시간설정파트) |
2. 상하버튼
(+, - 버튼눌러 시간설정) |
3. 설정버튼
(L DL표시됨
-시간설정 끝남) |
4. 설정버튼
(홈창(문자움직임) 이동) |
|
|
| 예) L DL에서 +, -버튼으로 |
d
딜레이 |
5 . 0
시간 (점 확인) |
n
시간단위 |
|
를 맞추어 설정버튼 누르면 5분 설정됨 |
|
|
| 시간단위 (S - 초 단위 / n - 분 단위 / h - 시 단위) - 출고시 5분 (통상적) 설정됨 |
| <TWO채널 모듈 사용시 시간설정(F DL)은 위의 L DL방식과 같으며, (L DL시간 + F DL설정시간) = F DL 시간입니다.> |
| |
감도설정순서
(SEnS) |
1. 설정버튼
(L DL표시됨) |
2. 다음버튼
(SEnS표시됨
-감도설정파트) |
3. 상하버튼
(참고사항참조)
(+, - 버튼 감도설정) |
4. 설정버튼
(SEnS표시됨
-감도설정 끝남) |
5. 설정버튼
(홈표시창으로 이동) |
|
감도설정시
단계별 감지거리 |
nEAr
3~5m
|
FAr1
5~7m
|
FAr2
7~9m |
FAr3
9~11m |
FAr4
12~14m |
FAr5
14~16m
|
FAr6
18~20m
|
FAr7~9
특수한 경우 |
|
|
| 예) SEnS에서 +, - 버튼으로 FAr4를 맞추어 설정버튼 누르면 4단계 설정됨 - 출고시 FAr4설정됨 (통상 FAr4~FAr6 단계) |
| <감도, 감지거리, 투과율은 단계가 높을수록 비례하며, 그 환경에 맞는 감도설정을 권장합니다.> |
| |

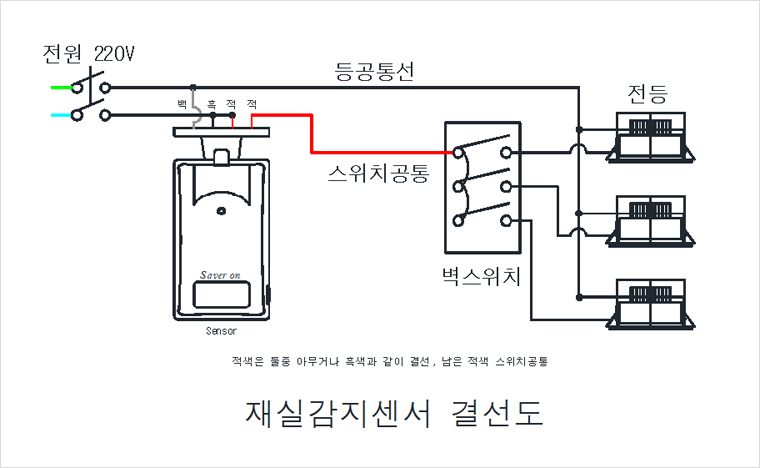

세이버온 결선도 |
- 적색은 둘 중 하나 흑색과 연결하시면 됩니다. (나머지 적색 하나는 스위치공통에 연결) |
 |
| |

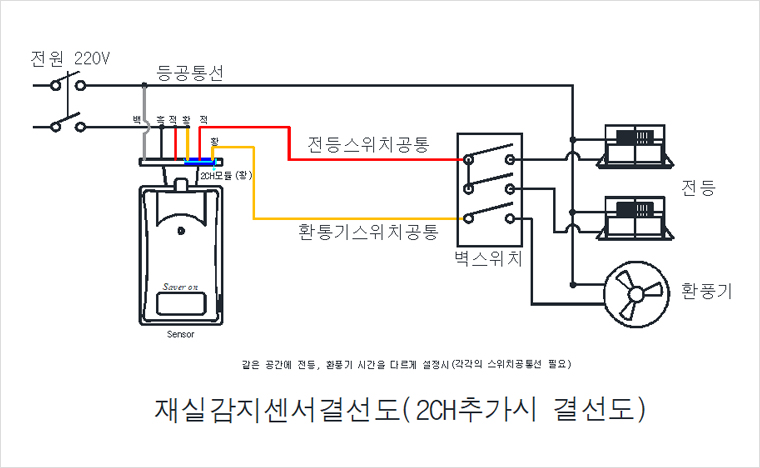

세이버온 결선도 (TWO채널 추가사용시) |
- 전등, 환풍기 시간설정을 다르게 사용할 경우 결선도 |
 |
| |

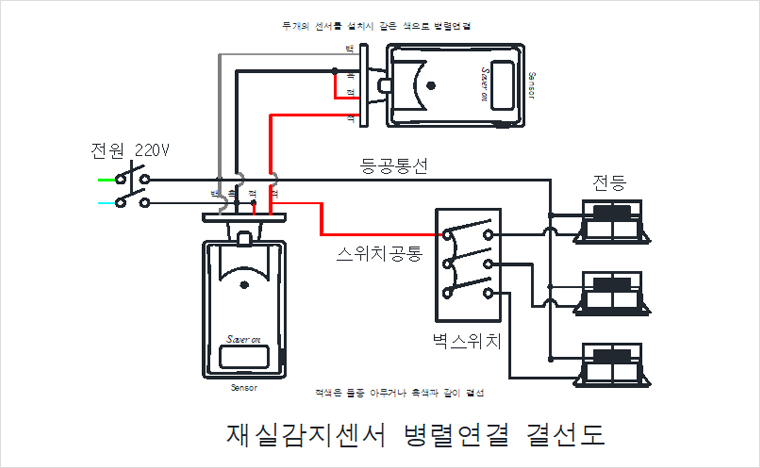

세이버온 결선도 (병렬연결시) |
- 감지영역 확장시 |
 |
| |
